제조


광학 기술 역량

전문성 및 최첨단 장비

원하는 어플리케이션에 적합한 레이저 광학 부품을 제작 및 측정할 수 있는 전문 지식과 최첨단 장비를 갖추고 있어 레이저 손상 임계값(LDT)이 높은 코팅, 공차가 작은 레이저 광학 기판, 기타 광학 부품, 레이저 어셈블리가 필요하거나 문의 사항이 있는 경우 신속한 응대가 가능합니다. 아래 표에 나와 있는 사양보다 더 까다로운 사양이 필요한 경우에는 에드몬드옵틱스(EO)의 레이저 광학 전문 엔지니어에게 문의해 주세요.





레이저 광학 부품

  고객 설계 기반 맞춤형 제작 가능

  프로토타입 제작부터 대량 생산까지 전 과정 지원

  복합 코팅 옵션: 레이저 손상 임계값이 높은 코팅, 다중대역 무반사(AR) 코팅, 고반사 코팅, 부분반사 코팅

  248nm - 12µm의 파장 대역과 248nm - 40µm의 고반사 파장 대역에 무반사(AR) 코팅 처리 가능

  최첨단 계측 기술로 필요한 사양을 일관성 있게 충족

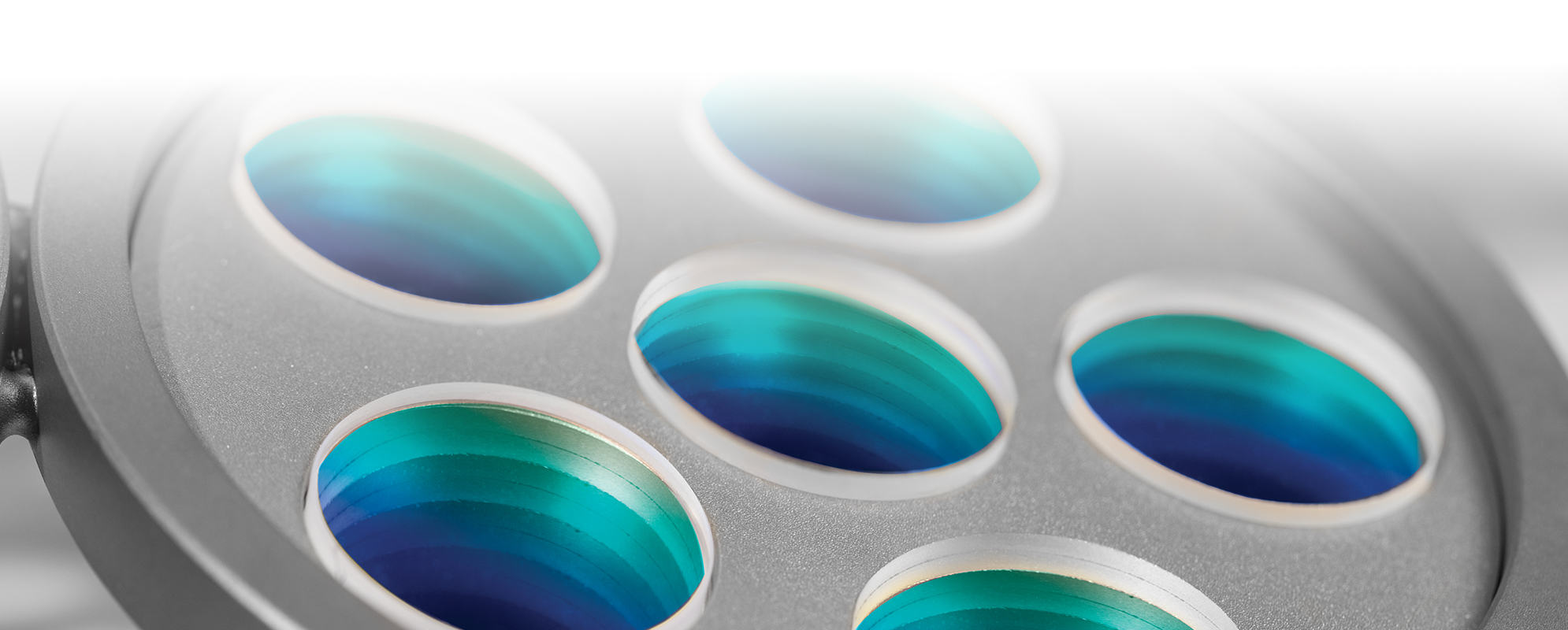

광학 코팅

EO의 엔지니어는 고객이 원하는 어플리케이션에 가장 적합한 코팅 기술을 선택하도록 안내받을 수 있는 전문 지식을 갖추고 있습니다. 표준 코팅의 경우 납기까지 빠르면 2주 정도 소요됩니다.

 코팅 곡선 샘플
아래에 나타나는 코팅 곡선에는 EO에서 설계한 코팅이 포함되어 있으며 기술 역량을 어느 정도 보여줍니다.

  • 광대역 고반사 코팅
  • 고반사 V-코팅
  • 삼중대역 고반사 코팅
  • GDD(Group Delay Dispersion, 군지연분산)가 낮은 미러 코팅(반사율)
  • GDD(Group Delay Dispersion, 군지연분산)가 낮은 미러 코팅(GDD)
  • 무반사(AR) V-코팅
  • 반사율이 50%인 아웃풋 커플러 코팅

 E-빔 코팅
응력이 낮고 가격도 합리적인 코팅으로 다양한 레이저 광학 부품에 적합합니다.

  이온 보조 증착(IAD) E-빔 코팅
밀도가 더 높고 환경적으로도 훨씬 안정적인 코팅을 구현하는 데 적합한 다목적 코팅 기술입니다.

 이온 빔 스퍼터링(IBS) 코팅
반복도와 안정성이 높은 기술로 반사율이 높은 제품, 극초단 광학 부품, transition(전환)이 뚜렷한 필터에 적합합니다.

  마그네트론 스퍼터링
압력 챔버의 설정 압력이 낮아 셋업 시간이 단축되고 대량 생산에 들어가는 광학 부품을 더 저렴한 비용으로 코팅할 수 있습니다.

광학 코팅 기술 역량
Specification Value
Dimensions 2 – 457.2mm
Clear Aperture Up to 100% (Dependent on Substrate Dimensions / Geometry / Tolerances)
Reflectivity 0.05 – 99.99% (ppm-level losses on request)
Anti-Reflective Wavelength Range 248nm – 12µm
Highly-Reflective Wavelength Range 248nm – 40µm
Laser Damage Threshold (LDT) for ns pulses >40J/cm2 @ 1064nm, 20ns, 20Hz Pulses, Guaranteed
Laser Damage Threshold (LDT) for ultrafast fs pulses >0.3J/cm2 @ 800nm, 48fs, 100Hz Pulses, Guaranteed
>0.7J/cm2 @ 800nm, 200fs, 100Hz
>0.4J/cm2 @ 1030nm, 200fs, 100Hz
>0.9J/cm2 @ 1030nm, 500fs, 100Hz
Group Delay Dispersion (GDD) Range -4000 – 5000fs2
Durability MIL-PRF-13830B APP C, PARA C.3.8.4, PARA C.3.8.5, MIL-C-48497A
Coating Technology Electron beam coatings with or without ion assisted deposition (IAD), ion beam sputtering (IBS)
Shortpass Filter Cut-Off Wavelength 400 - 1600nm
Longpass Filter Cut-On Wavelength 240 - 7300nm
Bandpass Filter CWL, OD, and Bandwidth 193 – 10,600nm, >OD 7, 1nm - Broadband
Notch Filter CWL 355 - 1064nm
Reflective ND Filter OD OD 0.1 – OD 3
Filter Center Wavelength (CWL) Tolerance ±1nm
Filter Edge Tolerance <1% Deviation, <0.2% Special Cases
Beamsplitter (BS) Wavelength Range 240 – 20,000nm
BS Polarization Extinction Ratio (S:P) 10,000:1

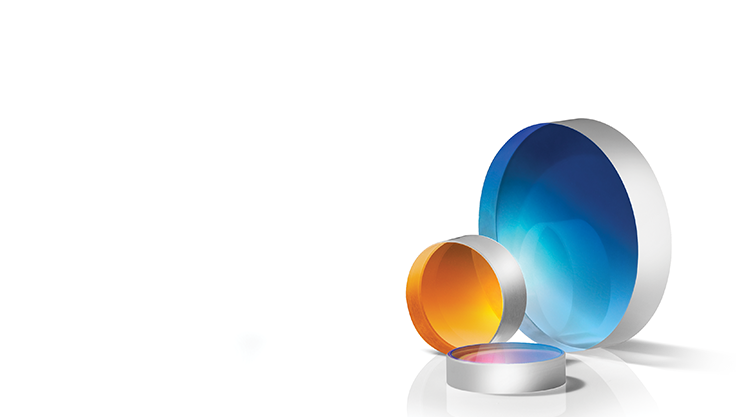

플랫 옵틱

다양한 기판 소재의 미러, 윈도우, 필터, 폴라라이저가 해당됩니다.

플랫 옵틱
플랫 옵틱 기술 역량
Diameter 5 - 200mm
Dimensional Tolerance +0/-0.010mm
Thickness ±0.010mm
Clear Aperture >90%
Surface Flatness (P - V) λ/10 to λ/20
Bevel (face width @ 45 degrees) <0.25mm
Surface Quality 10-5
Parallelism <10arcsec
Materials UV Grade Fused Silica (Corning HPFS® 7980), KrF Grade Fused Silica (Corning HPFS® 7980), IR Grade Fused Silica (Corning HPFS® 7979), Sapphire, N-BK7, N-SF5, N-SF11, CaF2, and More
Surface Roughness 10 - 15Å typical, <1Å for superpolished surfaces


렌즈

특정 레이저 파장 대역에 맞게 설계된 비구면, 구면 singlet 및 achromatic 렌즈가 해당됩니다.

플랫 옵틱
렌즈 기술 역량
Diameter 5 - 200mm
Diameter Tolerance +0/-0.010mm - +0/-0.025mm
Asphere Figure Error (P - V) @ 633nm
Vertex Radius (Asphere) ±0.1%
Peak Slope Error 0.35μm/mm per 1mm window
Centering (Beam Deviation) 1arcmin
Center Thickness Tolerance ±0.050mm
Surface Quality (Scratch Dig) 10-5
Aspheric Surface Metrology Profilometry (3D)
Surface Roughness (RMS) 2nm
Thickness ±0.010mm
Power (P - V) λ/2
Irregularity (P - V): λ/40

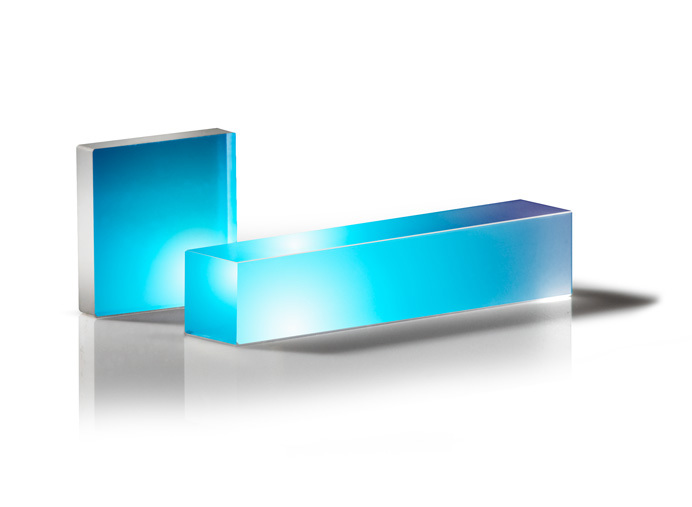

레이저 크리스털

크리스털 커팅, 연삭, 연마, 레이저 손상 임계값(LDT) 및 처리량이 높은 코팅, 리퍼비싱(refurbishing)이 가능합니다.

레이저 크리스털
레이저 크리스털 기술 역량
Dimensional Tolerance ±0.1mm
Form Factors Rod, rectangular, and zigzag
Clear Aperture 90% of Diameter
Surface Quality 10-5
Parallelism of Polished Surfaces <10arcsec
Parallelism of Tilted Ends <3arcmin
Perpendicularity <5arcmin
Surface Figure λ/10 at 632.8nm Over the Clear Aperture
Protective Chamfer Not to Encroach on the Clear Aperture
Materials YAG, YLF, YALO, KTP, LBO, BBO, YVO4, PPSLT, PPLN, and Phosphate-Doped Glasses

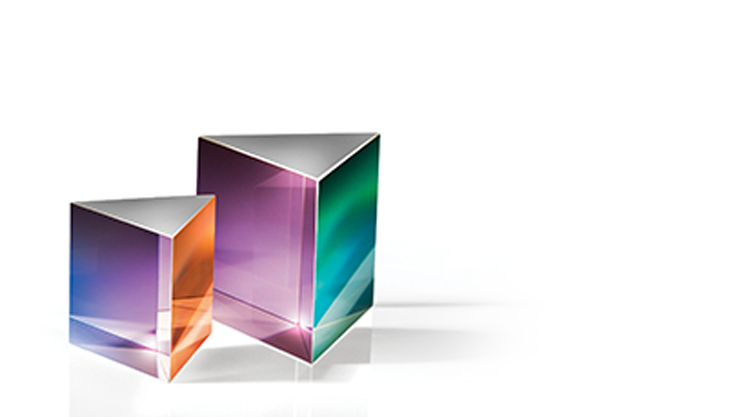

프리즘

고출력 빔 조향 어플리케이션에 사용할 수 있고 광학 접촉(Optical Contact)이 적용된 프리즘 형상과 기판을 제공합니다.

프리즘
프리즘 기술 역량
Dimensions 2 – 75mm
Dimensional Tolerance +0/-0.01mm
V-Height >±0.03mm
불균일도 λ/20
Prism Physical Angle Tolerance ±0.5arcsec
Max Bevel (Face Width @ 45°) ±0.05mm
Surface Quality (Scratch Dig) 10-5
Bonded Prism Assembly Beam Deviation 0.5arcmin

 소량을 신속하게 배송받고 싶으신가요?

기성품을 최다 보유 중인 EO의 광학마켓에서 신속 배송이 가능한 광학 부품을 주문하세요.





어셈블리

  표준형 빔 익스팬더의 파장 대역 및 스레드 개조 후 납기는 4주 이상 소요

  맞춤형 빔 익스팬더, 초점 대물렌즈, 기타 레이저 광학 하위 어셈블리에 필요한 설계 및 제조 역량 보유

  고급 어셈블리에 정렬 및 centering 적용 가능

  내부 초점에 의한 고스트 이미지가 발생하지 않도록 설계된 고출력 어셈블리 제공

  전체 어셈블리 개발 시 물리적 광학 전파 모델링은 물론 렌즈 요소 설계, 코팅, 조립, 테스트까지 진행

빔 익스팬더 기술 역량
Expansion Power >1X - 20X
Design Wavelengths Common Laser Lines Including Nd:YAG, Yb:YAG, Ti:sapphire, and Tm/Ho-Doped Fiber Lasers, Broadband
Mounts C-Mount, M22, M30, Custom
Focusing Mechanisms Available Sliding Optics, Rotating Optics, Fixed
Testing/Design Specifications Transmitted Wavefront Error, Power in the Bucket / Energy on Target, Focused Spot Size
Assembly Size >20mm - 1m
Ruggedization Available Athermalization, Shock and Vibration, Sealing from Contaminants


어셈블리 전문 기술

  개념과 스펙을 대량 생산으로 전환

  프로토타입 신속 제작

  클린룸 조립

  정렬 및 centering

  테스트 및 인증 진행

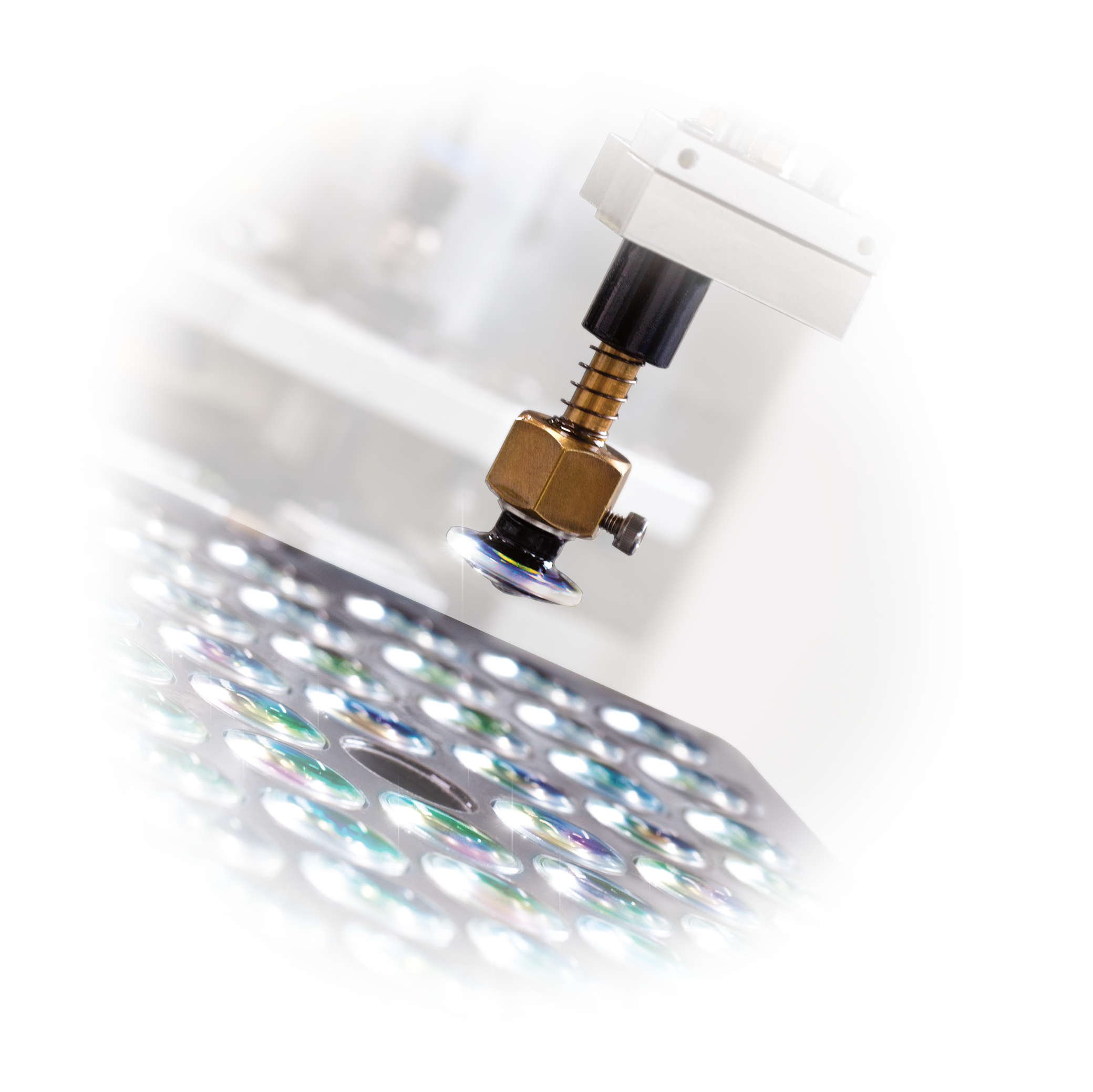

어셈블리 계측 기술

  자체 테스트로 어셈블리 성능 측정

  투과 파면 오차, 레이저 빔 프로파일링, 빔 코스틱(caustic) 측정 가능

  각 어플리케이션에 적합한 테스트 개발



 소량을 신속하게 배송받고 싶으신가요?

기성품을 최다 보유 중인 EO의 광학마켓에서 신속 배송이 가능한 광학 부품을 주문하세요.

어셈블리

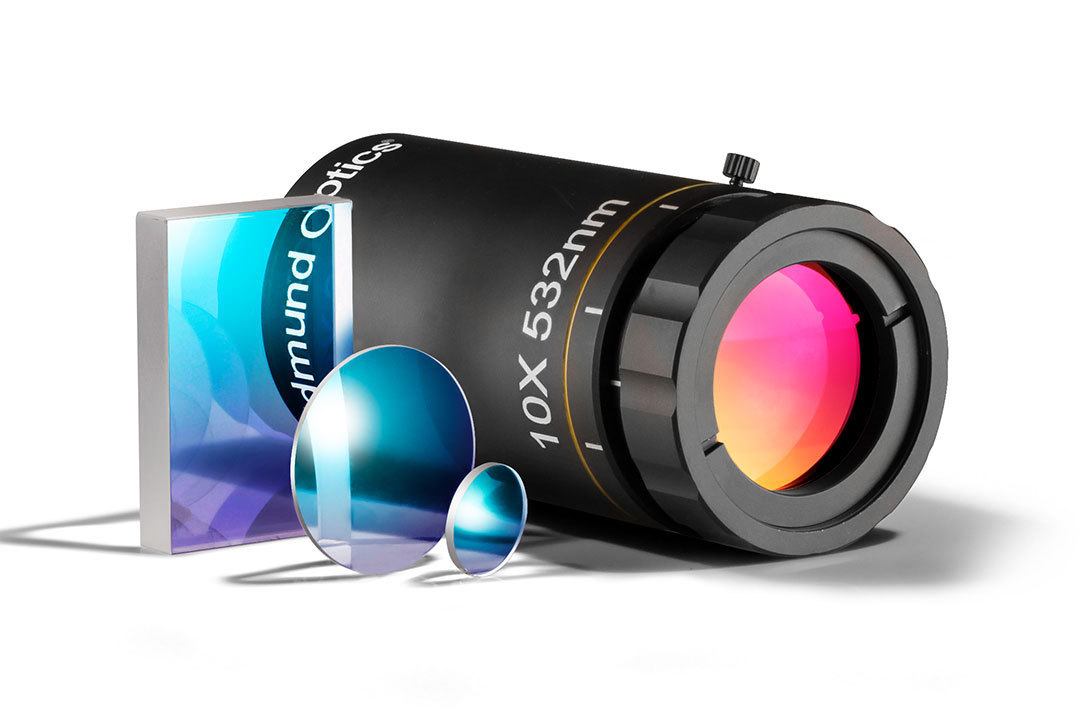

극초단 레이저 광학

EO는 Ultrafast-Enhanced Silver(극초단 강화 실버) 코팅뿐만 아니라 극초단 레이저에 적합한 고반사/무반사(AR) 코팅을 설계 및 증착합니다.

더 알아보기
극초단 레이저 광학



대량 생산 가능

 고객 설계 기반 맞춤형 코팅 및 부품 제공

 유연한 대량 발주 서비스 제공

 대량 구매 시 할인 혜택 적용

 고객에게 필요한 엔지니어링 서비스 지원





핵심 기술



이온 빔 스퍼터링(IBS)

  반사율 >99.99%(요청 시 백반분율(PPM) 단위로 손실 최소화)

  온도나 습도와 같은 환경 변화의 영향이 적은 코팅

  355 - 1600nm 파장 대역을 커버

  극초단 코팅의 GDD(Group Delay Dispersion, 군지연분산) 제어



초미세 연마

  초저 표면 거칠기로 산란에 의한 손실 최소화

  RMS 표면 거칠기 <1Å

  표준 크기 및 형태: 12.7 - 50.8mm

  요청 시 맞춤형 크기 및 형태로 제작 가능

  자체 계측 기술 지원

  백만분율(PPM) 수준으로 산란




자외선으로 인한 피로 및 레이저로 인한 오염 가능성

  자체 레이저 실험실에서 장시간 UV 레이저에 노출되는 경우에 대한 실험 수행

  레이저로 인한 오염 가능성을 고려한 UV 레이저 시스템

  환경이나 가스 배출로 인한 오염이 성능 저하나 시스템 고장으로 이어질 수 있는 가능성 존재

  세척 및 조립 기술에 대한 전문성 축적으로 노출 및 오염으로 인한 영향을 완화



고급 레이저 어셈블리

  투과 파면 오차, PIB(Power-in-Bucket), 대상 에너지, 초점이 맺히는 스폿 크기에 대한 자체 테스트 지원

  조립 중 광학 부품의 디센터 및 틸트 보정

  정밀 대물렌즈, 빔 익스팬더, 기타 어셈블리의 경우 필수

  조립용 ISO 6 클린룸 4개, 입고 검수용 ISO 7 클린룸 1개 보유
