II-VI LightSmyth™ Transmission Diffraction Gratings

Coherent® 상세 정보 보기
LightSmyth™ Transmission Diffraction Gratings

LightSmyth™ Transmission Diffraction Gratings

×
  • 높은 회절 효율성 (94%가 넘는 절대 효율성) 및 낮은 산란
  • 편광의 영향을 받지 않고 단일 편광에 최적화된 그레이팅
  • 견고한 무기질 소재로 출력 처리 및 안정성이 뛰어남
  • 800 - 1800nm 사이의 근적외선(NIR) 파장용으로 설계

공통 스펙

Groove Density Uniformity (grooves/mm):
0.001
Coating:
Dielectric
Construction:
Multi-Layer Dielectric Binary Etch Grating
Surface Quality:
60-40
Alignment of Grooves to Edge (°):
0.1 (typical)
Note:
S-Polarization defined with E-field parallel to the grating grooves
 Groove Density (grooves/mm)  DWL (nm)  Wavelength Range (nm)   Dimensions (mm)   제품 비교하기   재고 번호   가격(부가세 별도)  구입하기
1398.6 800 - 12.70 x 12.70 #16-859 KRW 659,800   견적 요청
  • 3~5일내 배송
    ×

1398.6 800 - 24.00 x 14.90 #16-860 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

1503.76 875 - 24.80 x 15.80 #16-862 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

1600 1030 - 31.80 x 12.30 #16-863 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

1600 1030 - 31.80 x 24.80 #16-864 KRW 1,747,300   견적 요청
  • 3~5일내 배송
    ×

1600 1030 - 120.00 x 20.00 #16-865 재고정리 KRW 4,345,600   견적 요청
  • 3~5일내 배송
    ×

1739.13 1030 - 130.00 x 15.00 #16-867 KRW 5,046,000   견적 요청
  • 3~5일내 배송
    ×

1739.13 1030 - 31.80 x 20.20 #16-866 KRW 1,747,300   견적 요청
  • 3~5일내 배송
    ×

1000 1040 - 12.30 x 12.30 #16-868 KRW 543,800   견적 요청
  • 3~5일내 배송
    ×

1000 1040 - 31.80 x 12.30 #16-869 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

1000 1040 - 31.80 x 24.80 #16-870 KRW 1,747,300   견적 요청
  • 품절/문의요망
    ×

1000 1040 - 120.00 x 20.00 #16-871 재고정리 KRW 4,189,000   견적 요청
  • 3~5일내 배송
    ×

1600 1060 - 12.30 x 12.30 #16-872 KRW 543,800   견적 요청
  • 3~5일내 배송
    ×

940.07 - 1525 - 1565 24.00 x 14.00 #16-874 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

966.18 - 1525 - 1565 27.00 x 10.00 #16-875 KRW 891,800   견적 요청
  • 3~5일내 배송
    ×

1000 - 1525 - 1565 31.80 x 12.30 #16-876 KRW 971,500   견적 요청
  • 품절/문의요망
    ×

940.07 - 1528 - 1610 27.00 x 10.00 #16-877 KRW 815,600   견적 요청
  • 3~5일내 배송
    ×

711.24 - 1500 - 1800 31.80 x 20.00 #16-878 재고정리 KRW 1,268,700   견적 요청
  • 품절/문의요망
    ×

1201.2 - 1275 - 1345 27.00 x 10.00 #28-908 KRW 924,400   견적 요청
  • 3~5일내 배송
    ×


II-VI LightSmyth™ Transmission Diffraction Gratings는 정밀 석판 웨이퍼 스케일 제작 공정을 통해 제조되며 우수한 광학적 성능, 낮은 편광 민감도, 낮은 산란을 제공합니다. 이 그레이팅은 회절 효율성이 94% 이상으로 매우 높기 때문에 멀티패스 구성으로 사용 시 광손실을 최소화합니다. 또한 800 - 1800nm 사이의 근적외선(NIR) 파장용으로 설계되었으며, 0.001 lines/mm의 정밀한 라인 밀도 균일성을 특징으로 합니다. II-VI LightSmyth™ Transmission Diffraction Gratings는 Spectral Beam Combining (SBC), LiDAR, 광통신, 피코초 및 펨토초 펄스의 압축, 분광 등 요건이 까다로운 용도에 사용됩니다. 이 밖에도 유기 물질을 함유하지 않아 고출력 레이저를 비롯해 최대 500°C에 이르는 환경에서 성능 변화 없이 사용이 가능합니다. 맞춤형 크기 및 OEM에 관한 문의는 당사로 연락 바랍니다.

Filter

Multiphoton Microscopy

Multiphoton microscopy is ideal for capturing high-resolution 3D images with reduced photobleaching and phototoxicity compared to confocal microscopy.

바로 보기

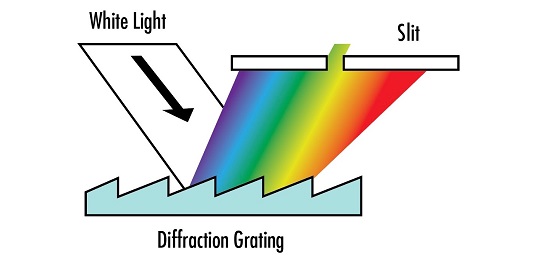

All About Diffraction Gratings
