Multi-Function Calibration Target for Low Magnification Systems

×
  • 0.08X에서 4X 시스템 교정
  • MTF, DOF, 해상도, FOV와 왜곡 측정
  • NIST Certificate of Accuracy 포함

공통 스펙

Coating:
Evaporated Chrome
Magnification:
0.08X - 4X
Dimensions (mm):
Plate: 154 x 100
Surface Quality:
40-20
Dimensional Tolerance (mm):
±1.0
Parallelism (mm):
0.05
Surface Flatness (P-V):
1λ/inch
 제목   제품 비교하기   재고 번호   가격(부가세 별도)  구입하기
0.08X - 4X Standard, Multi-Function Calibration Target #58-403 KRW 3,059,500 수량 5+ KRW 2,907,300   견적 요청
  • 품절/문의요망
    ×

0.08X - 4X Opal Glass, Multi-Function Calibration Target #58-769 KRW 3,726,500 수량 5+ KRW 3,541,600   견적 요청
  • 품절/문의요망
    ×

0.08X - 4X Opal & Standard, Multi-Function Calibration Target #58-770 KRW 5,801,500 수량 5+ KRW 5,511,600   견적 요청
  • 품절/문의요망
    ×


0.08X - 4X 배율의 시스템을 계산하도록 설계된 이 Multifunction Calibration Target은 비주얼 시스템의 다양한 매개변수를 한 번에 테스트할 수 있는 역량을 갖추고 있어 하나의 타깃으로 보다 유용한 정보를 얻을 수 있습니다. 심도(DOF)는 여러 해상도에서 측정이 가능함에 따라 특정 용도에 유용한 측정치를 구하는 데 활용될 수 있습니다. 시스템의 MTF는 5 lp/mm - 80 lp/mm의 주파수로 측정됩니다. 이 타깃은 크롬으로 증착된 틀에 끼운 두 개의 글래스 플레이트로 구성됩니다. 두 번째 플레이트는 원형 및 그리드 패턴을 가지고 있어 평면 및 기울어진 면에서의 왜곡을 측정할 수 있습니다. 타겟의 움직임 없이, 타겟의 패턴은 각 매개변수와 측정치 내에서 전체 FOV 를 사용할 수 있도록 높은 정확도를 기반으로 설계되었으며, 제품 상세 사양 및 적합인증서(CoC)가 포함되어 있습니다. 세트 제품 (#58-770)은 Float glass와 Opal glass에 크롬 코팅이 적용된 두 제품으로 구성되어 있습니다.

기술 정보


Tested Parameter Pattern Size Pattern Description
Resolution/MTF 154 x 100mm 11 cycles of 5 to 40 to 5 lp/mm
Resolution/MTF 21.8 x 28mm 50 lp/mm
Resolution/MTF 21.8 x 26mm 60 lp/mm
Resolution/MTF 21.9 x 24mm 70 lp/mm
Low Mag DOF 100 x 154mm 80 lp/mm
FOV/DOF 154mm Linear Scale, 0-154mm, 0.25mm pitch
Distortion 80 x 80mm 5, 10, 15, 20, 30, 40, 50, 60, 70, 80, & 90mm Diameter Circles
Distortion 80 x 80mm 1, 2 & 4mm Pitch
Blooming 115 x 20mm Positive and Negative Circles & Squares
Filter

Wavelength and f#

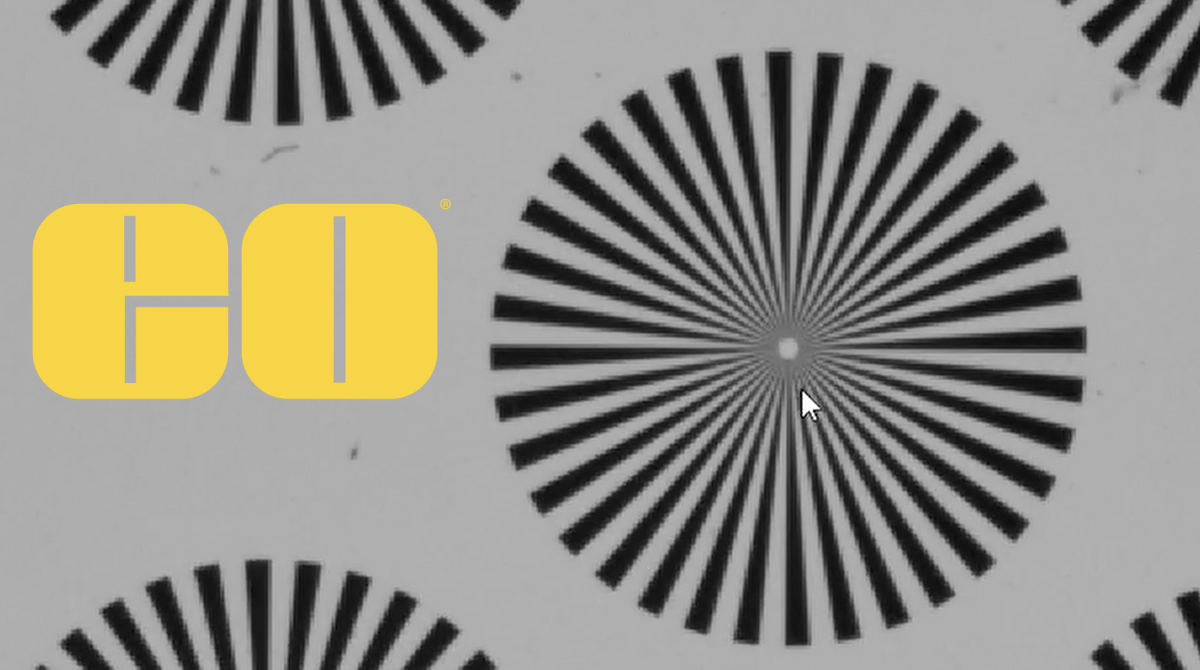

This demonstration exemplifies why wavelength and f/# can drastically affect the performance of imaging systems and should not be overlooked.

바로 보기

What is a video micrometer?

What is the cycle length of a Metric Ronchi Ruling?

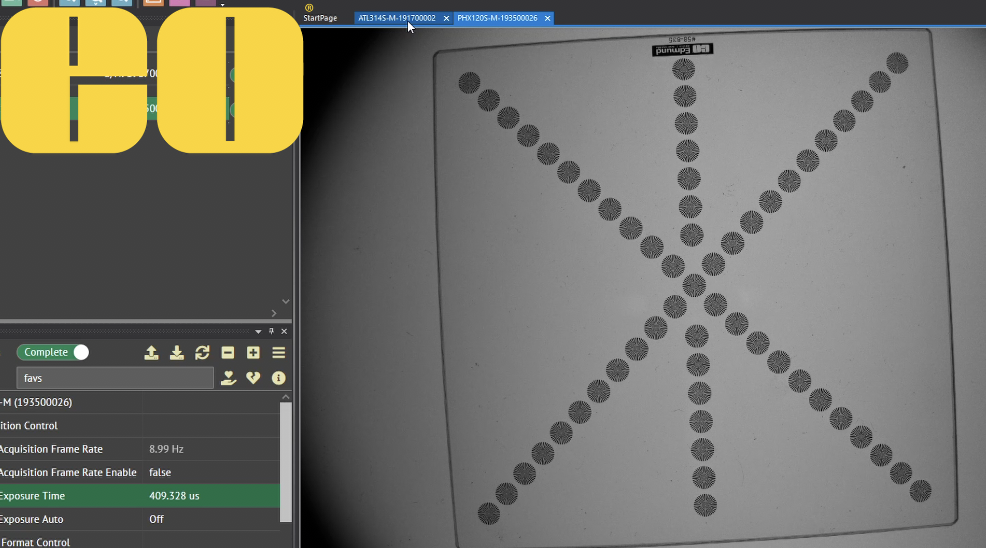

Lens Types, Resolution, and Sensor Coverage

No imaging lens is the ideal choice for every type of imaging sensor, as multiple tradeoffs must be weighed and prioritized for every application.

바로 보기

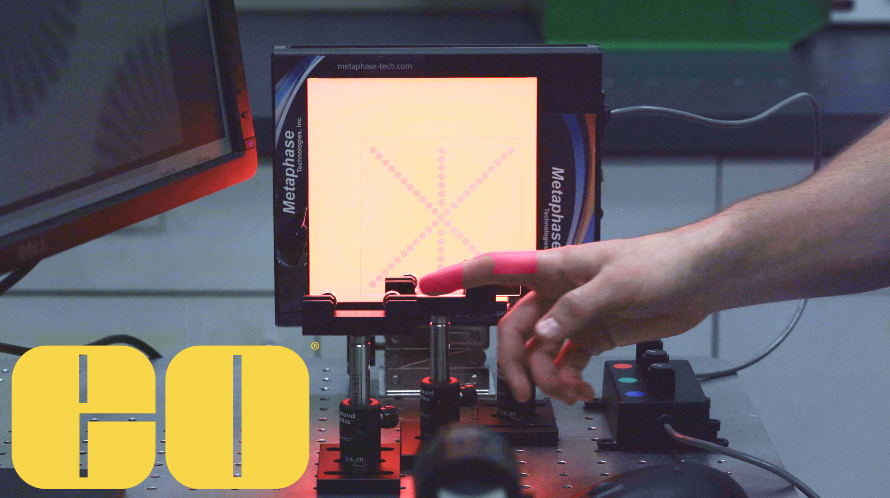

Axial and Lateral Chromatic Aberration

Chromatic aberrations impact the performance of imaging systems in many different ways, as exemplified in this hands-on demonstration.

바로 보기

Best Practice #6 There Can Be Only One

Join Nick Sischka, Director of Imaging, as he reviews some best practices to consider when designing an imaging system.

바로 보기

Testing 및 Targets

Discover the different types of testing targets and their ideal applications, advantages, limitations, equations, and examples at Edmund Optics.

바로 보기

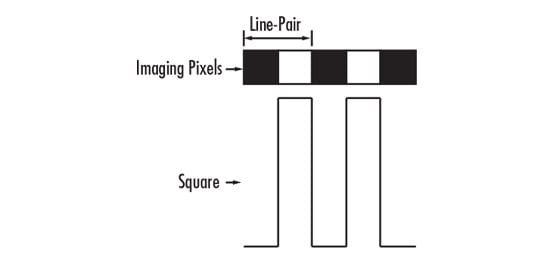

Choosing the Correct Test Target
