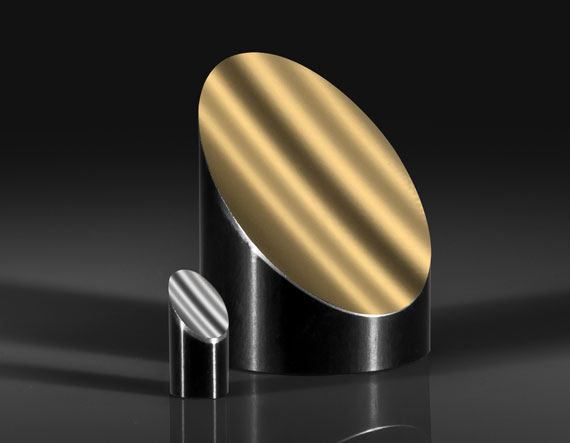

Off-Axis Parabolic Mirrors with Alignment Through Holes

Off-Axis Parabolic Mirrors with Alignment Through Holes

Off-Axis Parabolic Mirrors with Alignment Through Holes Off-Axis Parabolic Mirrors with Alignment Through Holes (Top View) Off-Axis Parabolic Mirrors with Alignment Through Holes (Back View)
×
  • 포커스된 빔과 시준된 빔에 평행한 Through Hole
  • 다양한 금속 코팅 이용 가능
  • 50Å RMS 미만의 표면 거칠기

공통 스펙

Diameter (mm):
25.40 +0.00/-0.10
Effective Focal Length EFL (mm):
25.40
Focal Length Tolerance (%):
±1
Radius of Curvature (mm):
25.40
Coating Type:
Metal
Off-Set Angle (°):
90
Parent Focal Length PFL (mm):
12.7
Surface Figure, RMS:
λ/8
Surface Roughness (Å):
<50 RMS
Surface Quality:
80-50
Substrate:
Aluminum 6061-T6
Y Offset (mm):
25.40
Through Hole Orientation:
1 x Parallel to Focused Beam
1 x Parallel to Collimated Beam
Through Hole Diameter (mm):
4.1
Dia. (mm) EFL (mm)  Coating   Off-Set Angle (°)   Surface Roughness (Å)   제품 비교하기   재고 번호   가격(부가세 별도)  구입하기
25.40 25.40 Enhanced Aluminum (250-700nm) 90 <50 RMS #11-768 KRW 377,000   견적 요청
  • 3~5일내 배송
    ×

25.40 25.40 Protected Aluminum (400-2000nm) 90 <50 RMS #11-770 KRW 362,500   견적 요청
  • 3~5일내 배송
    ×

25.40 25.40 Protected Gold (700-10000nm) 90 <50 RMS #11-772 KRW 464,000   견적 요청
  • 3~5일내 배송
    ×


TECHSPEC Off-Axis Parabolic (OAP) Mirrors with Alignment Through Holes는 두 개의 through hole로 설계되었으며 이 중 하나는 포물선형 표면에 초점을 맺는 빔의 포컬 포인트를 따라 정렬되고 다른 하나는 표면에 의해 시준되는 빔에 평행하게 정렬됩니다. 이와 같은 홀의 배치는 두 개의 빔이 목표물이나 견본을 동시에 타격할 수 있도록 하며 그리고 이러한 테크닉은 pump-probe 측정에 사용되기도 합니다. OAP 미러는 알루미늄 기판으로 제조되고 산란을 최소화하기 위해 표면 거칠기가 50Å RMS 미만인 다이아몬드 선삭 기법으로 가공됩니다. 높은 반사율을 필요로 하는 UV - IR 용도에 TECHSPEC Off-Axis Parabolic Mirrors with Alignment Through Holes를 사용할 경우 보호 골드, 보호 알루미늄 또는 UV 강화 알루미늄 코팅을 적용할 수 있습니다.

참고: Through hole이 한 개인 표준 OAP 제품이 필요한 어플리케이션의 경우 사용자 정의 옵션을 위해 당사로 문의 바랍니다.

Filter

다이아몬드 선삭 기법으로 가공된 Off-Axis Parabolic Mirrors의 ROUGHNESS

Learn about spatial frequency errors and surface roughness of Single Point Diamond Turned off-axis parabolic mirrors at Edmund Optics.

바로 보기

OAP(Off-Axis Parabolic) 미러 개론

The Off-Axis Parabolic Mirror Selection (OAP) Guide refines your search for an OAP mirror from Edmund Optics.

바로 보기

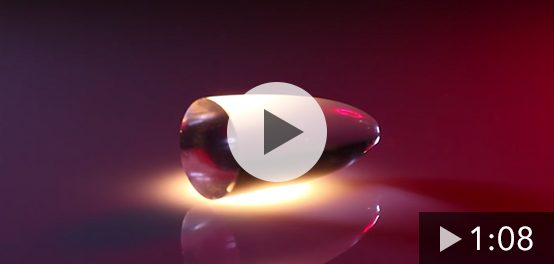

Compound Parabolic Concentrators 리뷰
