Tip-Tilt Stages

TECHSPEC® Tip-Tilt Stages

TECHSPEC® Tip-Tilt Stages 30mm Micrometer Tilt Stage 70mm Micrometer Tilt Stage 125mm Micrometer Tilt Stage
×
  • Metric and English Hole 패턴 버전 가능
  • 두 개의 축에 경사 조절 기능(Kinematic Movement)
  • 정밀 Micrometer Drive
  • 다른 TECHSPEC® Stage와 기계적 호환

공통 스펙

Type of Movement:
Tip-Tilt
Type of Drive:
Metric Micrometer
Construction:
Aluminium Stage
 Stage Size (mm)   Type   Type of Drive   Travel (°)   Load Capacity (kg)   제품 비교하기   재고 번호   가격(부가세 별도)  구입하기
30 x 30 English Metric Micrometer ±3 2 #66-541 KRW 509,000 수량 3+ KRW 444,900   견적 요청
  • 3~5일내 배송
    ×

30 x 30 Metric Metric Micrometer ±3 2 #66-543 KRW 509,000 수량 3+ KRW 444,900   견적 요청
  • 품절/문의요망
    ×

40 x 40 English Metric Micrometer ±3 2 #66-545 KRW 556,800 수량 3+ KRW 486,200   견적 요청
  • 3~5일내 배송
    ×

40 x 40 Metric Metric Micrometer ±3 2 #66-547 KRW 556,800 수량 3+ KRW 486,200   견적 요청
  • 3~5일내 배송
    ×

70 x 70 English Metric Micrometer ±3 3 #66-549 KRW 617,700 수량 3+ KRW 539,000   견적 요청
  • 품절/문의요망
    ×

70 x 70 Metric Metric Micrometer ±3 3 #66-551 KRW 617,700 수량 3+ KRW 539,000   견적 요청
  • 3~5일내 배송
    ×

125 x 125 English Metric Micrometer ±2 4 #66-553 KRW 796,100 수량 3+ KRW 694,800   견적 요청
  • 품절/문의요망
    ×

125 x 125 Metric Metric Micrometer ±2 4 #66-555 KRW 796,100 수량 3+ KRW 694,800   견적 요청
  • 3~5일내 배송
    ×


TECHSPEC® Tip-Tilt Stages는 optics와 mounting post의 경사 조절에 적합합니다. 이 제품은 30mm에서 70mm square까지 3 가지 사이즈가 있습니다. 각각의 사이즈는 Metric 또는 English hole 패턴 버전으로 제공되며 반복적인 움직임을 위해 정밀 micrometer movement를 가지고 있습니다. TECHSPEC® 부품과 결합되도록 디자인 되었으며 더 나아가 유연성을 증가시키고 여러 축들을 다양하게 배치할 수 있습니다. Bottom adapter plate는 별도 판매이며 30m와 40mm stage를 standard breadboard에 마운트할 때 필요합니다.

Filter

Do you have any components that would allow me to build a two axis tilt (θ-x, θ-y) platform without any screws protruding up above the surface?

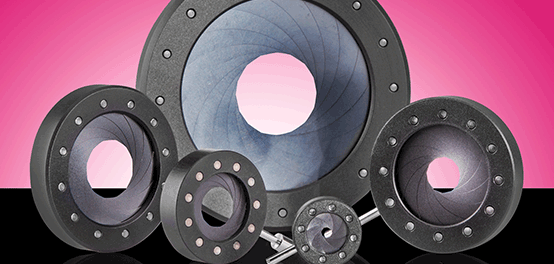

Do your iris diaphragms have mounts for breadboard applications?

Axial Runout

Concentricity

Inverted Load Capacity

Tangent Arm Drive

Vernier

Wobble

Worm Gear Drive

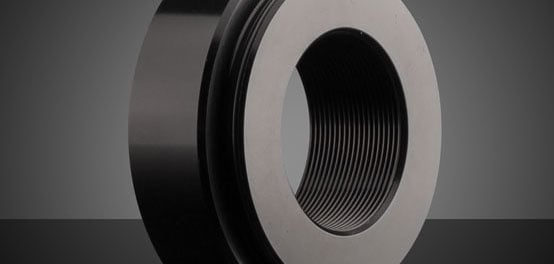

Optomechanical Thread Adapters
