제품군에 속해있는 26개 전제품 확인하기

TECHSPEC^® 부품은 에드몬드 옵틱스가 설계, 사양 지정 및 제조하는 제품입니다. 더 알아보기

20mm Dia. x -20mm FL, VIS-NIR, Inked, Double-Concave Lens

Name: 20mm Dia. x -20mm FL, VIS-NIR, Inked, Double-Concave Lens
Brand: TECHSPEC
SKU: 45-929-INK
Price: KRW 82,700

재고 번호 #45-929-INK 10-15일

- +

KRW 82,700

수량 1-9
KRW 82,700

수량 10+
KRW 74,700

가격(부가세 별도)
견적 요청

+ 저장 목록에 추가하기
Create an account or log in to access saved list

제품 비교하기

제품 정보 다운로드

STEP:stp

PDF Drawing:pdf

ISO 10110 Drawing

IGES:igs

Zemax:zar

Zemax:zmx

eDrawing:eprt

Code V:seq

EO Spec Sheet

제품사양
제품설명
제품자료
액세서리
Coating Curves
관련제품
Imaging Lens Selector
Frequently Purchased Together
Compatible Mounts
관련정보

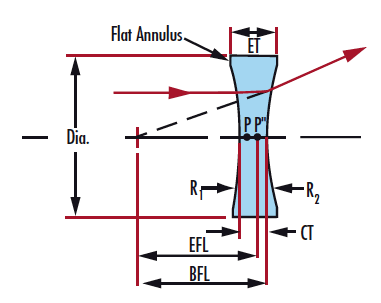

제품사양

General

Type:

Double-Concave Lens

Physical & Mechanical Properties

Diameter (mm):

20.00

Bevel:

Protective bevel as needed

Center Thickness CT (mm):

2.00

Center Thickness Tolerance (mm):

±0.10

Centering (arcmin):

Clear Aperture CA (mm):

19.00

Edge Thickness ET (mm):

5.03

Optical Properties

Effective Focal Length EFL (mm):

-20.00

N-SF11

f/#:

1.00

Numerical Aperture NA:

0.50

Coating:

VIS-NIR (400-1000nm)

Wavelength Range (nm):

400 - 1000

Back Focal Length BFL (mm):

-20.55

Coating Specification:

R_abs ≤0.25% @ 880nm
R_avg ≤1.25% @ 400 - 870nm
R_avg ≤1.25% @ 890 - 1000nm

Focal Length Tolerance (%):

±1

Radius R₁=-R₂ (mm):

-31.82

Surface Quality:

40-20

Regulatory Compliance

RoHS:

Compliant

Certificate of Conformance:

보기

제품설명

AR 코팅으로 400-1000nm 파장대역에서 각 면마다 1.25%보다 낮은 반사
AR 코팅으로880nm에서 한표면당 0.25%보다 낮은 반사률
0도의 입사각을 위한 디자인
다양한 코팅 옵션: 비코팅, MgF₂, VIS 0°, NIR I, NIR II

양 오목렌즈는 동일하게 양쪽으로 곡선이 되어 있으며 음수의 초점거리를 가지고 있어 이미지 감소와 빛의 퍼짐에 사용됩니다.

제품자료

액세서리

Coating Curves

Only 2 different Y Axises can be displayed at one time.

Imaging Lens Selector

Frequently Purchased Together

#30-120 - 15mm Dia x 25.4mm EFL Hastings Triplet Achromatic Lens

KRW 184,200

#45-685 - 125mm Diameter x 6.5mm Thickness, Uncoated, BOROFLOAT® Window

KRW 77,600

#48-943-INK - 12mm Dia. x -18mm FL, VIS-NIR, Inked, Double-Concave Lens

KRW 82,700

#49-194 - 25mm Dia. Protected Silver, λ/4 Mirror

KRW 114,600

Compatible Mounts

	제목	Type	제품 비교하기	재고 번호	가격(부가세 별도)	구입하기
	20.0mm Optic Dia., Optic Mount	Fixed		#64-559	KRW 44,200 견적 요청	3~5일내 배송 ×
	20mm Diameter, C-Mount Thick Optic Mount	Fixed		#54-626	KRW 78,300 견적 요청	3~5일내 배송 ×

Check out our full selection of mounts here.

무반사(AR) 코팅

Anti-reflection (AR) coatings are applied to optical components to increase throughput and reduce hazards caused by back-reflections.

바로 보기

광학 코팅 개론

Optical coatings are used to influence the transmission, reflection, or polarization properties of an optical component.

바로 보기

렌즈의 기하학적 형태별 성능 비교

This comparison of the performance of aspheric, achromatic, and spherical PCX lenses in different situations reveals the ideal use cases for each type of lens.

바로 보기

광학 부품 규격 이해하기

Do you want to know more about the importance of optical specifications? Learn the different types of specifications and their impact on your system at Edmund Optics.

바로 보기

NIR (Near Infrared, 근적외선)

바로 보기

VIS/NIR Coating

바로 보기

적외선(IR) 어플리케이션을 위한 올바른 소재

Using an Infrared Application? Discover the importance of choosing the right material and comparisons of each at Edmund Optics.

바로 보기

Infrared (IR) Spectrum

바로 보기

SAG Calculator

바로 보기

Future of Spherical Lenses

Traditional spherical lenses are evolving due to the increasing demands of applications. Learn about the future of spherical lenses at Edmund Optics.

바로 보기

UV vs. IR Grade Fused Silica

UV grade fused silica is ideal for UV and visible applications, but IR grade fused silica has better transmission in the IR due to a lack of OH- impurities.

바로 보기

초분광 & 다중분광 이미징 – 트렌드 in 광학: 에피소드 7

Hyperspectral and multispectral imaging are imaging technologies that capture information from a broader portion of the electromagnetic spectrum.

바로 보기

You offer many substrates for UV and IR applications. How do I know which is best for me?

바로 보기

Edge-Blackening

Have a question about Edge-Blackening? Find more information on stray light, measuring BRDF, and more at Edmund Optics.

바로 보기

Geometrical Optics 101: Paraxial Ray Tracing Calculations

Do you use ray tracing on a regular basis? Learn more about the calculations aspect, along with steps and software at Edmund Optics.

바로 보기

광학 제품 사용 사례

Looking for application examples? Find examples for Detector Systems, Selecting the Right Lens, and Building a Projection System at Edmund Optics.

바로 보기

광학 렌즈 기하학 이해하기

Optical lens geometries control light in different ways. Learn about Snell's Law of Refraction, lens terminology and geometries at Edmund Optics.

바로 보기

구면 렌즈의 정밀 허용오차

Optical lenses require very precise tolerances. Learn more about tolerances for spherical lenses at Edmund Optics.

바로 보기

Keys to Cost Effective Optical Design and Tolerancing

Are you looking for ways to make cost effective optical designs? Find more information on selecting specifications and using tolerancing schemes at Edmund Optics.

바로 보기

How does reversing the orientation of a PCX lens affect the EFL and BFL in a setup?

바로 보기

How do I clean my lenses?

바로 보기

Is it possible to find Plano-Concave (PCV) or Double Concave (DCV) lenses where the diameter is greater than the focal length?

바로 보기

Double-Concave (DCV) Lens

바로 보기

Double-Convex (DCX) Lens

바로 보기

Meniscus Lens

바로 보기

Plano-Concave (PCV) Lens

바로 보기

Plano-Convex (PCX) Lens

바로 보기

적외선 용도에서 메니스커스 렌즈 사용시의 이점

Meniscus lenses offer superior performance compared to plano convex lenses in IR applications. Find out the benefits of using a meniscus lens at Edmund Optics.

바로 보기

기성 광학을 활용한 Beam Expander 제작 방법

Are standard beam expanders not meeting your application requirements? Learn how to design your own beam expander using stock optics at Edmund Optics.

바로 보기

Rapid Optical Prototyping

Quickly Respond to Collapsing Product Lifecycles

바로 보기

Modifying Stock Optics Tip #3: Turn A Sphere Into An Asphere

Join Andrew Fisher, Manufacturing R&D Engineer at Edmund Optics, as he discusses some tips for modifying stock optical components to fit your application's needs.

바로 보기

I am looking to prototype an illumination system. My objective is to use a small halogen filament bulb and end up with a beam of light. What would be the best lens or lens combination to give me this projected spot of light?

바로 보기

What is the difference between the effective focal length and the back focal length?

바로 보기

What are the benefits of aspheric lenses compared to standard singlet lenses?

바로 보기

Back Focal Length (BFL)

바로 보기

Field Curvature(상면 만곡)

바로 보기

Sag

바로 보기

Optical Glass

Choosing the right optical glass is important. Find out factors and properties on how to select the right optical glass at Edmund Optics.

바로 보기

Machine Vision 렌즈에 미치는 수차의 영향

Need help understanding aberration theory? Learn about a few fundamental concepts to help clarify your understanding at Edmund Optics.

바로 보기

Resolution 및 Contrast의 한계: The Airy Disk

The diffraction pattern caused when light passes through an aperture is called the Airy Disk. Find out how the Airy Disk can impact your image at Edmund Optics.

바로 보기

What is the difference between an inked lens and a non-inked one?

바로 보기

If I want to design with your lenses and lens assemblies, how do I get the information that I need?

바로 보기

Now that I have chosen my lens, how do I mount it?

바로 보기

Center Thickness (CT)

바로 보기

Chromatic Focal Shift

바로 보기

Conjugate Distance

바로 보기

Edge Thickness (ET)

바로 보기

Effective Focal Length (EFL)

바로 보기

Finite/Finite Conjugate

바로 보기

Power

바로 보기

Singlet Lens

바로 보기

Modifying Stock Optics Tip #4: Add A Coating To A Stock Lens

Join Andrew Fisher, Manufacturing R&D Engineer at Edmund Optics, as he discusses some tips for modifying stock optical components to fit your application's needs.

바로 보기

Optical Lens 설정의 배율 확인 방법

When doing basic imaging, how do you determine the magnification an optical lens will provide?

바로 보기

Optical Lens의 Focal Length를 파악하기 위한 Collimation 이해

Collimated light occurs when light rays travel parallel to each other.

바로 보기

Optical Lens 설정을 통한 이미지 형성 방법

Although a common misconception, individual optical lenses do not always form an image when the object plane is placed a focal length away from the lens.

바로 보기

Irregularity

바로 보기

Radius of Curvature

바로 보기

BBAR Coating

바로 보기

Diopter

바로 보기

표면 품질 이해하기

The surface quality of optical components the scattering off of its surface, which is especially important in laser optics applications.

바로 보기

Anti-Reflection (AR) Coating

바로 보기

Bevel

바로 보기

Seamed Edge

바로 보기

Introduction to Basic Ray Optics

An understanding of refraction and basic ray optics is a critical foundation for understanding more complicated optical concepts and technologies.

바로 보기

Surface Flatness

바로 보기

Transmission

바로 보기

How do I clean my optics?

바로 보기

Integration of Optical Systems

Are you looking to use integration in your next system? Find out more about integrating in both imaging and non-imaging applications at Edmund Optics.

바로 보기

Stock and Custom Optics Manufacturing Capabilities

Edmund Optics is a global stock and custom optics manufacturing company with in house optical designers and on-site metrology and environmental testing.

바로 보기

EO의 글로벌 제조 설비

Edmund Optics® (EO) manufactures millions of precision optical components and subassemblies every year in our 5 global manufacturing facilities.

바로 보기

에드몬드 옵틱스의 계측 기술: 핵심 부품 제조 시 계측 공정

Learn about the metrology that Edmund Optics® uses to guarantee the quality of all optical components and assemblies.

바로 보기

Clear Aperture (CA)

바로 보기

Refraction

바로 보기

Surface Quality

바로 보기

20mm Dia. x -20mm FL, VIS-NIR, Inked, Double-Concave Lens

제품사양

General

Physical & Mechanical Properties

Optical Properties

Regulatory Compliance

제품설명

제품자료

액세서리

Coating Curves

관련제품

Imaging Lens Selector

Frequently Purchased Together

Compatible Mounts

관련정보

무반사(AR) 코팅

광학 코팅 개론

렌즈의 기하학적 형태별 성능 비교

광학 부품 규격 이해하기

NIR (Near Infrared, 근적외선)

VIS/NIR Coating

적외선(IR) 어플리케이션을 위한 올바른 소재

Infrared (IR) Spectrum

SAG Calculator

Future of Spherical Lenses

UV vs. IR Grade Fused Silica

초분광 & 다중분광 이미징 – 트렌드 in 광학: 에피소드 7

You offer many substrates for UV and IR applications. How do I know which is best for me?

Edge-Blackening

Geometrical Optics 101: Paraxial Ray Tracing Calculations

광학 제품 사용 사례

광학 렌즈 기하학 이해하기

구면 렌즈의 정밀 허용오차

Keys to Cost Effective Optical Design and Tolerancing

How does reversing the orientation of a PCX lens affect the EFL and BFL in a setup?

How do I clean my lenses?

Is it possible to find Plano-Concave (PCV) or Double Concave (DCV) lenses where the diameter is greater than the focal length?

Double-Concave (DCV) Lens

Double-Convex (DCX) Lens

Meniscus Lens

Plano-Concave (PCV) Lens

Plano-Convex (PCX) Lens

적외선 용도에서 메니스커스 렌즈 사용시의 이점

기성 광학을 활용한 Beam Expander 제작 방법

Rapid Optical Prototyping

Modifying Stock Optics Tip #3: Turn A Sphere Into An Asphere

I am looking to prototype an illumination system. My objective is to use a small halogen filament bulb and end up with a beam of light. What would be the best lens or lens combination to give me this projected spot of light?

What is the difference between the effective focal length and the back focal length?

What are the benefits of aspheric lenses compared to standard singlet lenses?

Back Focal Length (BFL)

Field Curvature(상면 만곡)

Sag

Optical Glass

Machine Vision 렌즈에 미치는 수차의 영향

Resolution 및 Contrast의 한계: The Airy Disk

What is the difference between an inked lens and a non-inked one?

If I want to design with your lenses and lens assemblies, how do I get the information that I need?

Now that I have chosen my lens, how do I mount it?

Center Thickness (CT)

Chromatic Focal Shift

Conjugate Distance

Edge Thickness (ET)

Effective Focal Length (EFL)

Finite/Finite Conjugate

Power

Singlet Lens

Modifying Stock Optics Tip #4: Add A Coating To A Stock Lens

Optical Lens 설정의 배율 확인 방법

Optical Lens의 Focal Length를 파악하기 위한 Collimation 이해

Optical Lens 설정을 통한 이미지 형성 방법

Irregularity

Radius of Curvature

BBAR Coating

Diopter

표면 품질 이해하기

Anti-Reflection (AR) Coating

Bevel

Seamed Edge

Introduction to Basic Ray Optics

Surface Flatness
