Laser-Cut Polymer Polarizer 및 Retarder 견적 도구

에드몬드 옵틱스(EO)는 매우 다양한 크기 및 각종 모양의 원형 혹은 사각형 polymer polarizer와 retarder 제품을 취급합니다. 해당 제품으로는 linear 및 circular polymer polarizer와 retarder 등이 있습니다. 아래 입력칸에 원하는 요구사항을 선택하면 가장 널리 사용되는 레이저 커팅 편광 필름의 가격 정보를 확인할 수 있습니다. 원하는 정보를 찾을 수 없는 경우에는 당사로 문의 주시기 바랍니다.
원하는 사양을 아래에 입력하십시오:
Please note: WGF HC11N, XP44, and XP42HE are unfortunately currently unavailable. Please contact us for more information on alternatives.
각 부품은 배송까지 3주 가량 소요됩니다. 정확한 배송일은 발주 시 확인할 수 있습니다.
Min. Dimensions (mm) 3 x 3 or 3 Dia.
Max. Dimensions (mm) 600 x 1000 or 600 Dia.
Dimensional Tolerances (mm) DIN ISO 2768-1m/c
두께 (mm) 0.19 ±0.03 (XP42-18)
0.19 ±0.03 (XP40HT-18)
0.40 ±0.05 (XP42-40, XP40HT-40)
2.15 ±0.25 (XP42-200)
3.215 ±0.35 (XP42-300, XP40HT-300)

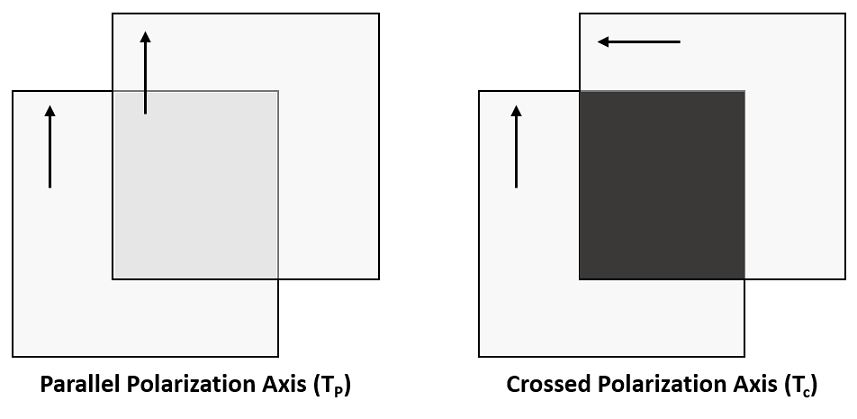

Extinction Ratio
Min. Dimensions (mm) 3 x 3 or 3 Dia.
Max. Dimensions (mm) 600 x 500 or 500 Dia.
Dimensional Tolerances (mm) DIN ISO 2768-1m/c
두께 (mm) 0.27 ±0.04 (CP42HE, CP42HER)
2.295 ±0.24 (CP42HE-200)
3.295 ±0.34 (CP42HE-300)
Efficiency of Linear Component (%) 99.98
Min. Dimensions (mm) 50 x 50
Max. Dimensions (mm) 600 x 500
Dimensional Tolerances (mm) DIN ISO 2768-1m/c
두께 (mm) 0.053 ±0.003 (WP140HE)
0.062 ±0.01 (WP280)
0.15 ±0.025 (WP560)
각 소재별 치수 제한은 위 사양표 오른편에 있는 내용을 참고하십시오.
기타 참고 사항:

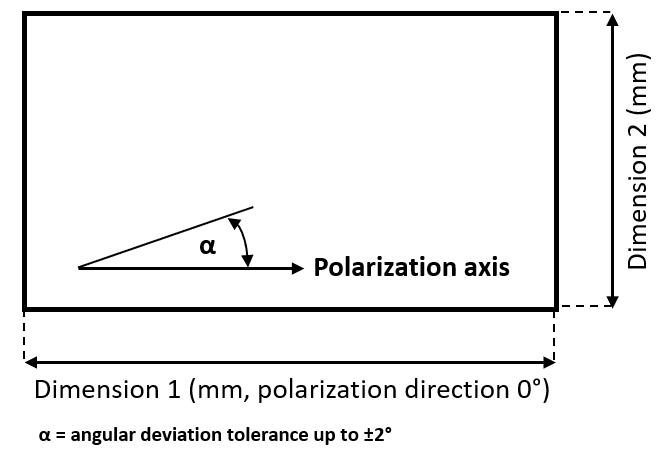

상기 사양은 확보 가능한 성능의 상한치로서 실제 데이터와 다소 상이할 수 있습니다. Linear와 circular polarizer, retarder의 각도 편차 공차는 편광/지연 방향의 최대 ±2°입니다.
편광의 방향은 나열된 치수의 첫 번째 수치에 평행합니다. 예를 들어, 50 x 60 mm 크기의 부품은 편광 방향이 50mm 가장자리에 평행합니다.
Polarizer 및 retarder 전 제품은 양면에 보호용 필름이 부착되어 배송되며, 반드시 제거 후 사용해야 합니다.
Retarder 필름의 fast axis 방향은 부품에 표기된 치수의 첫 번째 수치에 평행하거나 보호용 필름에 직접 라벨로 표시되어 있습니다.
당사는 상기 기술 사양을 언제든지 변경할 권한을 가지고 있습니다.
Polarizers



Polarizer Materials:
Material Polarizer Type Wavelength range (nm) Extinction ratio Transmission %, single (Ts) Max. Dimensions (mm) Thickness (mm) Description
XP42-18 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 1000 0.19 ±0.03 Best universal linear polarizer, 0.19 mm thickness
XP42-40 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 0.40 ±0.05 Best universal linear polarizer, 0.40 mm thickness
XP42-200 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 2.15 ±0.25 Best universal linear polarizer, 2.2 mm thickness
XP42-300 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 3.215 ±0.35 Best universal linear polarizer, 3.2 mm thickness
XP40HT-18 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 0.19 ±0.03 Optimized for higher operating temperatures, 0.19 mm thickness
XP40HT-40 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 0.40 ±0.05 Optimized for higher operating temperatures, 0.40 mm thickness
XP40HT-300 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 3.215 ±0.35 Optimized for higher operating temperatures, 3.2 mm thickness
CP42HE Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 0.27 ±0.04 Generate Left-Handed Circularly Polarized Light, 0.27 mm thickness
CP42HE-200 Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 2.295 ±0.24 Generate Left-Handed Circularly Polarized Light, 2.29 mm thickness
CP42HE-300 Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 3.295 ±0.34 Generate Left-Handed Circularly Polarized Light, 3.29 mm thickness
CP42HER Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 0.27 ±0.04 Generate Right-Handed Circularly Polarized Light, 0.27 mm thickness
WP140HE Polymer Retarder Film 450 - 650 NA >89 500 x 600 0.053 ±0.003 λ/4 Retardance, achromatic
WP280 Polymer Retarder Film 560 NA >90 500 x 600 0.062 ±0.01 λ/2 Retardance
WP560 Polymer Retarder Film 560 NA >86 500 x 600 0.15 ±0.025 1λ Retardance
