Dove Prisms

×
  • 180°의 이미지 회전
  • 좌측 이미지
  • 회전 또는 Displaced Retroreflection

공통 스펙

Substrate:
Bevel:
Protective bevel as needed
Power (fringes) @ 632.8nm:
0.50
Irregularity (fringes) @ 632.8nm:
0.25
 Height (mm)   Length (mm)   Coating   Wavelength Range (nm)   제품 비교하기   재고 번호   가격(부가세 별도)  구입하기
5.0 20.64 Uncoated - #32-998 KRW 190,000 수량 6+ KRW 171,000   견적 요청
  • 3~5일내 배송
    ×

5.0 20.64 VIS 0° (425-675nm) 425 - 675 #49-424 KRW 208,800 수량 6+ KRW 187,900   견적 요청
  • 3~5일내 배송
    ×

10.0 43.56 Uncoated - #32-999 KRW 172,600 수량 6+ KRW 155,300   견적 요청
  • 3~5일내 배송
    ×

10.0 43.56 VIS 0° (425-675nm) 425 - 675 #49-425 KRW 192,900 수량 6+ KRW 173,600   견적 요청
  • 3~5일내 배송
    ×

15.0 62.50 Uncoated - #32-553 KRW 172,600 수량 6+ KRW 155,300   견적 요청
  • 3~5일내 배송
    ×

15.0 62.50 Aluminum with protective overcoat 400 - 700 #45-815 KRW 185,600 수량 6+ KRW 167,000   견적 요청
  • 3~5일내 배송
    ×

15.0 62.50 VIS 0° (425-675nm) 425 - 675 #49-426 KRW 192,900 수량 6+ KRW 173,600   견적 요청
  • 3~5일내 배송
    ×

18.0 76.10 Uncoated - #31-055 KRW 205,900 수량 6+ KRW 185,300   견적 요청
  • 3~5일내 배송
    ×

18.0 74.60 VIS 0° (425-675nm) 425 - 675 #49-427 KRW 224,800 수량 6+ KRW 202,300   견적 요청
  • 3~5일내 배송
    ×

20.0 79.80 Uncoated - #32-554 KRW 190,000 수량 6+ KRW 171,000   견적 요청
  • 3~5일내 배송
    ×

20.0 79.80 VIS 0° (425-675nm) 425 - 675 #49-428 KRW 208,800 수량 6+ KRW 187,900   견적 요청
  • 3~5일내 배송
    ×

25.0 103.18 Uncoated - #45-403 KRW 277,000 수량 6+ KRW 249,300   견적 요청
  • 3~5일내 배송
    ×

25.0 103.18 Aluminum with protective overcoat 400 - 700 #45-816 KRW 290,000 수량 6+ KRW 261,000   견적 요청
  • 3~5일내 배송
    ×

25.0 103.18 VIS 0° (425-675nm) 425 - 675 #49-429 KRW 297,300 수량 6+ KRW 267,500   견적 요청
  • 3~5일내 배송
    ×


Dove 프리즘은 독특하고 아주 흥미로운 성질을 가지고 있습니다. 프리즘을 통해 보면서 길이 방향으로 돌리면 이미지가 Dove 프리즘이 회전하는 각도의 두 배를 회전합니다. 최적의 성능을 위해서는 Dove 프리즘에 시준 된 빛을 사용하십시오. TECHSPEC® Dove Prism의 윗면은 그라운드되어 있으며 Dimension B에 의해 지정되는 가장 긴 길이는 unbeveled sharp edge를 특징으로 합니다.

TECHSPEC® Dove Prism은 비코팅 diagonal face, AR 코팅 diagonal face 또는 알루미늄 도금 diagonal face로 제공됩니다. 알루미늄 도금한 Dove Prism은 검정 Krylon 페인트로 diagonal face에 보호용 알루미늄 코팅이 되어 있고 displaced retroreflection용으로 유용합니다. 이 프리즘은 입사되는 레이저 광선을 유턴시킵니다.

입사광이 diagonal face 한 가운데로 들어올 경우 반사광 위치는 49mm (15mm 크기에서) 또는 75mm (25mm 크기에서) 옮겨집니다. 알루미늄 도금한 TECHSPEC® Dove Prism은 카메라나 모서리 뒤를 보기 위한 이미지 시스템에 사용할 수 있습니다 (A/C 크기 미만의 시야에서). 이 프리즘은 split image도 제공하며 이 때, 한 scene의 위치가 다른 scene에 비례하여 옮겨집니다.

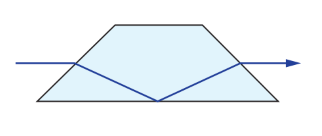

Uncoated Dove Prism Ray Path
Uncoated Dove Prism Ray Path
Uncoated Dove Prism Ray Path
Uncoated Dove Prism Ray Path

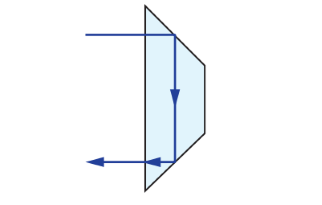

Aluminum Coated Dove Prism Ray Path
Aluminum Coated Dove Prism Ray Path

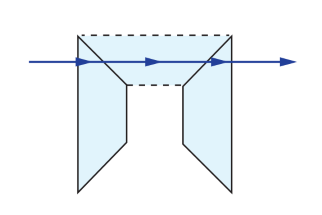

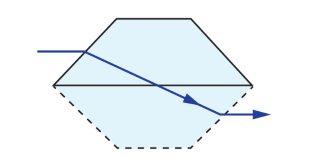

Dove Prisms Tunnel Diagram
Dove Prisms Tunnel Diagram
Dove Prisms Tunnel Diagram
Dove Prisms Tunnel Diagram

기술 정보


Stock No. A B C D
#32-998 5.00mm 20.64mm 5.00mm 7.07mm
#49-424
#32-999 10.0mm 43.56mm 10.0mm 14.14mm
#49-425
#32-553 15.00mm 62.50mm 15.00mm 21.21mm
#49-426
#49-427 18.00mm 76.10mm 18.00mm 25.45mm
#32-554 20.00mm 79.80mm 20.00mm 28.28mm
#49-428
#45-403 25.00mm 103.18mm 25.00mm 35.36mm
#49-429
