Optical Cage System에 C-mount 부품 사용하기
Edmund Optics Inc.

Optical Cage System에 C-mount 부품 사용하기

광학 시스템의 성능을 극대화하는 데 있어 올바른 마운트 부품 선택은 매우 중요합니다. Edmund Optics는 렌즈, 필터, 미러, 그리고 프리즘을 포함한 일련의 광학 부품에 사용되는 고정식, 조절식 마운트 및 kinematic 마운트를 공급하고 있습니다. 당사의 모듈식 C-mount 부품들은 Stray Light 최소화 또는 light guide나 laser diode can 결합과 같은 기능을 추가하기 위해 TECHSPEC Optical Cage System 부품에 손쉽게 결합할 수 있습니다. 그림 1 – 4에서는 cage system 장치에서 C-mount 부품을 사용하는 방법의 예를 몇 가지 보여 줍니다.

Stray light와 관련된 문제가 있습니까? C-mount extension tubes는 stray light 최소화와 시스템 성능 향상을 위한 간단한 해결책입니다. 외경 30mm의 모든 C-mount tube 또는 C-mount lens mount를 30mm 내경 cage plate 내부에 고정할 수 있습니다(그림 1).

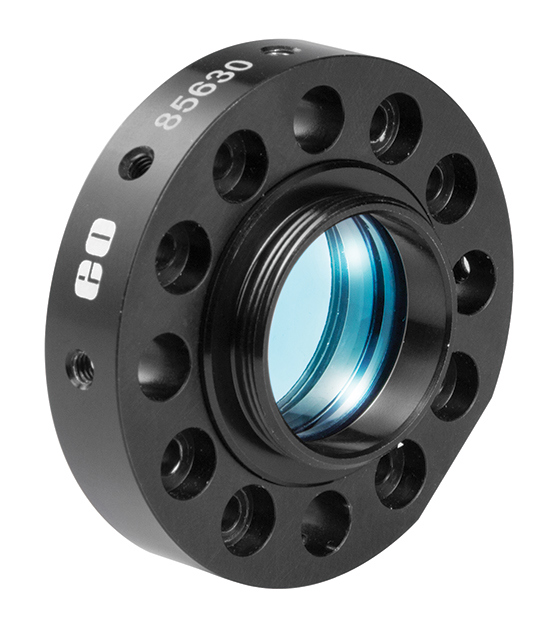

30mm Inner Diameter Cage Plate with a C-Mount Lens Mount
그림 1: C-Mount Lens Mount가 부착된 30mm 내경 Cage Plate

Optical cage system 장치에 조명을 결합하려는 경우 light guide와 적절한 fiber optic adapter를 추가해 보시기 바랍니다(그림 2). C-mount fiber optic adapter (#53-047)는 안쪽에 C-mount female C-mount thread가 있는 C-mount threaded plate (#87-419)에 직접 고정할 수 있습니다.

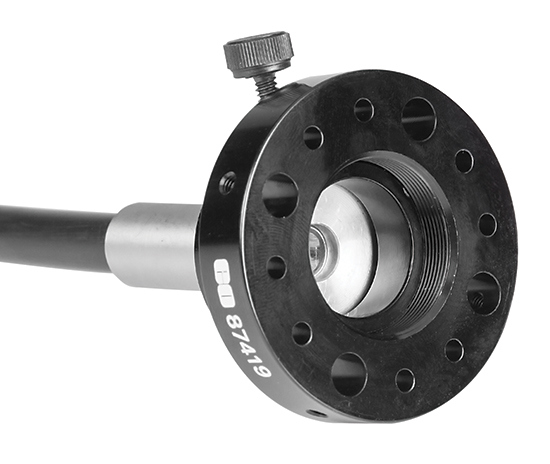

A C-Mount Threaded Plate with Fiber Optic Adapters and Light Guide
그림 2: Fiber Optic Adapters 및 Light Guide 지원 C-Mount Threaded Plate

C-mount plate는 Fiber Optic Adapter를 사용해 SMA, FC 또는 ST fiber patchcord를 부착하는 데도 사용할 수 있습니다(그림 3).

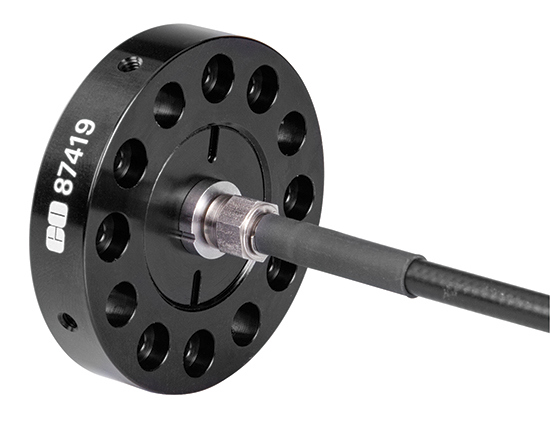

A C-Mount Threaded Plate with SMA Fiber Insert and Patchcord
그림 3: SMA Fiber Insert 및 Patchcord 부착 C-Mount Threaded Plate.

can-style 부품들을 위해 C-mount diode mounts는 C-mount plate 내부로 직접 thread되며 (그림 4) laser diode cans, silicon detectors 또는 기타 photodetectors 및 광원을 추가할 수 있습니다.

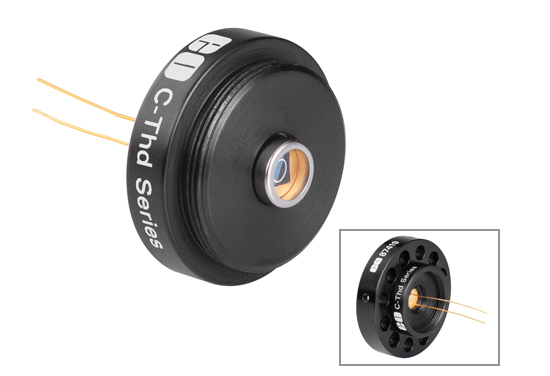

A C-Mount Threaded Plate with a TO-5 Style Silicon Detector and Diode Mount
Figure 4: A C-Mount Threaded Plate with a TO-5 Style Silicon Detector and Diode Mount

C-Mount 부품을 TECHSPEC® Optical Cage System과 결합하면 무제한적인 사용자 정의가 가능합니다. 좀 더 자세한 Cage system 기능설계 사례를 배우고 지금 바로 시작해 보십시오.
