Optical Cage System 디자인 예
Edmund Optics Inc.

Optical Cage System 디자인 예

모듈화와 융통성을 갖도록 디자인된 optical cage systems은 복잡한 optical alignment systems을 대체할 수 있는 초정밀 제품입니다. 이 시스템은 Rods 및 plates로 구성되어 있어 사용자가 optical mounts 및 angular brackets같은 별도의 부품을 추가해 시스템 디자인을 계속 수정할 수 있습니다. 전체 구성 요소 제품군을 보려면 TECHSPEC® Optical Cage System을 찾아보십시오.

Optical Cage System을 이용해 할 수 있는 일들에 대한 설명을 위해서는 8가지 독특한 디자인 예를 검토해 보시기 바랍니다. 각 디자인은 더 큰 시스템에 적용할 수 있으며, cage system에 친숙해지게 할 수 있습니다. 예를 들어, 그림 1에서는 재고 번호가 각각 #85-632 25mm Standard Cage Plate, #85-664 Cage Plate Angle Bracket, #85-488 6mm Diameter x 100mm Length Cage Support Rod, 그리고 #85-543 25mm Cage 20mm Diameter Lens Mount인 부품으로 구성된 샘플 시스템을 보여 줍니다.

Sample Optical Cage System Components with #85-632, #85-664, #85-488, and #85-543
그림 1: #85-632, #85-664, #85-488, 그리고 #85-543을 사용한 Optical Cage System 구성 요소 견본

참고: 이 재고 번호는 장치 샘플일 뿐이며 크기가 다른 구성 요소로 교체할 수도 있습니다.

OPTICAL CAGE SYSTEM 디자인 예

디자인 예 1: OPTICAL CAGE SYSTEM CUBE

Optical cage system cube는 beam paths의 추가 또는 교차를 가능케 하며 시스템을 90° 구부릴 수 있게 하는 긴요한 디자인입니다. TECHSPEC® Cage System Sphere는 강성이 우수한데 cube를 만들면 융통성이 좋아지고 Cage System Plate 및 Cage System Plate Angle Bracket을 사용해 디자인할 수 있습니다. 다양한 내경의 plate를 사용하면 cube 시스템을 용도에 꼭 맞게 맞춤 제작할 수 있습니다. 예를 들어, 그림 2에서는 6개의 #85-632 25mm Standard Cage Plate와 8개의 #85-664 Cage Plate Angle Bracket으로 구성된 cube 시스템을 보여 줍니다.

참고: cage system 부품을 모두 부착하기 전에는 조절 나사를 완전히 조이지 마십시오. 조립을 쉽게 하려면 디자인 예 1의 전체 SolidWorks® 어셈블리(ZIP 1.1MB)를 다운로드하십시오.

디자인 예 2: OPTICAL CAGE SYSTEM ANGLE BRACKET JOINTS

디자인 예 1의 cube 시스템 제작과 마찬가지로 30°, 60°, 그리고 90° 각도의 joint를 만들 수 있습니다. 많은 장치에 다양한 용도로 사용되는 angle bracket은 다양한 cage system 장치에 중요한 부품입니다. Cage System Plate(예: #85-632) 2개, #85-617 25mm Fixed Angle Mounting Plate 2개, 그리고 #85-664 Cage Plate Angle Bracket 4개로 30°, 60°, 그리고 90° 각도를 모두 만들 수 있습니다. 조립을 쉽게 하려면 디자인 예 2의 전체 SolidWorks® 어셈블리(ZIP 1.5MB)를 다운로드하십시오.

그림 2: Optical Cage System Cube 동영상

Please accept marketing-cookies to watch this video.

그림 3: Optical Cage System Angle Bracket Joint 동영상

Please accept marketing-cookies to watch this video.



디자인 예 3:OPTICAL CAGE SYSTEM SKELETAL RAILS

디자인 예 2에서 제작된 skeletal rail을 추가해 cube 시스템 또는 angle bracket joint를 연결할 수 있습니다. 여러 개의 joint와 구성 요소를 결합할 때 TECHSPEC® 6mm Cage System Support Rod를 사용해 optical axis를 제 위치에 고정합니다. Cage system은 2개 또는 4개의 rod를 사용해 제작할 수 있습니다. 4 rod 시스템은 길이가 긴 시스템의 안정성을 높여 주는 반면, 2 rod 시스템은 어셈블리를 간단하게 해 주고 cage 내부의 광학 구성 요소에 쉽게 접근할 수 있게 해 줍니다.

Cage System Plate에 6mm Cage System Support Rod를 연결할 때는 실험실 테이블과 같이 평평한 면에 각각의 plate를 눞혀 놓고 적절한 크기의 구멍에 각 support rod를 연결하는 것이 가장 좋습니다. 그런 다음, 고정 나사를 사용해 support rod를 제 위치에 고정합니다. 조립을 쉽게 하려면 디자인 예 3의 전체 SolidWorks® 어셈블리(ZIP 1.1MB)를 다운로드하십시오.

디자인 예 4: OPTICAL CAGE SYSTEM SWIVEL JOINT

TECHSPEC® Cage System Angle Adjustment Plate는 cage system의 optical path를 30°, 60deg; 및 90deg;로 구부려 고정하는 데 사용됩니다. 맞춤형 각도 조절이 필요한 용도의 경우 swivel joints는 angle adjustment plates를 대신할 수 있는 아주 적합한 제품입니다. 예를 들어, #85-670 Swivel Adapter Plates 한 쌍을 #85-692 Post Mount Adapter 한 개와 함께 사용하면 180deg;까지 연속적으로 각도를 조절할 수 있습니다. 각각의 swivel adapter plate에는 M3 고정 나사 3개가 있어 특정 각도로 고정할 수 있습니다. 이 디자인 예에서 swivel joint는 #85-632 Cage System Plate 2개, #85-670 Swivel Adapter Plate 4개, #85-692 Post Mount Adapter 2개, #85-488 6mm Diameter x 100mm Length Support Rod 8개, 그리고 #85-664 Cage Plate Angle Bracket 2개로 구성되어 있습니다. 조립을 쉽게 하려면 디자인 예 4의 전체 SolidWorks® 어셈블리(ZIP 2MB)를 다운로드하십시오.

Illustration of Optical Cage System Plate with Four 6mm Support Rods
그림 4: 6mm Support Rod 4개를 사용한 Optical Cage System Plate 도해
그림 5: Optical Cage System Swivel Joint 동영상

Please accept marketing-cookies to watch this video.

디자인 예 5: OPTICAL CAGE SYSTEM SPECTROSCOPE

Optical cage system의 또 다른 실용적 사용 사례는 디자인 예 4에서 요약 설명한 구조를 이용해 spectroscope를 제작하는 것입니다. Swivel joint에 더해 spectroscope에는 Cage System Optical Mount(예: #85-543) 2개, #58-544 100μm x 3mm Mounted Precision Air Slit(예: #85-543)을 고정하기 위한 lens mount 1개, 그리고 prism 1개도 필요합니다.

Prism에 의해 생성된 스펙트럼을 정확하게 관찰하려면 arm에 lens 2개를 고정합니다. Keplerian-design spectroscope의 경우 Cage System Plate는 lens 1과 2가 결합된 focal length임을 유념하십시오. 고정 나사로 rail를 따라 plate를 제 위치에 고정합니다. Retaining ring을 사용해 lens mount에 lens를 부착합니다. 그런 다음, 해당 plate 내경에 mount를 연결하고 고정 나사로 고정합니다.

두 번째 arm에는 prism에 광원을 비추기 위해 사용되는 Cage System Plate 2개가 포함되어 있습니다. 가장 바깥쪽의 plate에는 fiber optic을 고정하는 fiber adapter piece가 부착됩니다. 두 번째 plate에는 lens mount를 사용해 slit을 고정하는 100μm x 3mm Precision Air Slit이 부착됩니다. 이 lens mount는 다시 고정 나사로 제 위치에 고정됩니다. Spectroscope가 포함된 arm을 다양한 각도로 배치할 수 있어 clipping 없이도 prism의 전체 스펙트럼에 액세스할 수 있기 때문에 Swivel joint는 아주 이상적입니다.

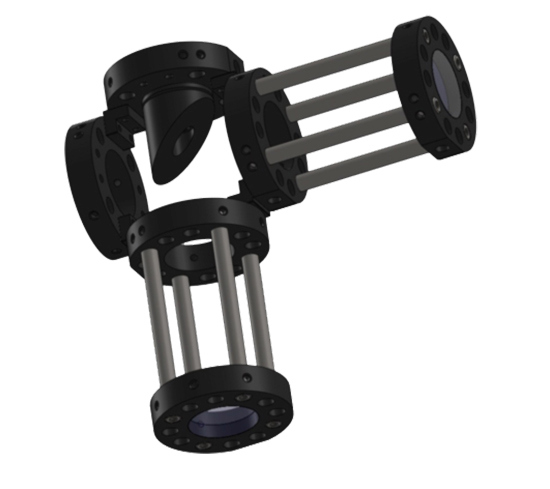

Illustration of Optical Cage System Bent Elbow Telescope
그림 6: Optical Cage System Bent Elbow Telescope 도해

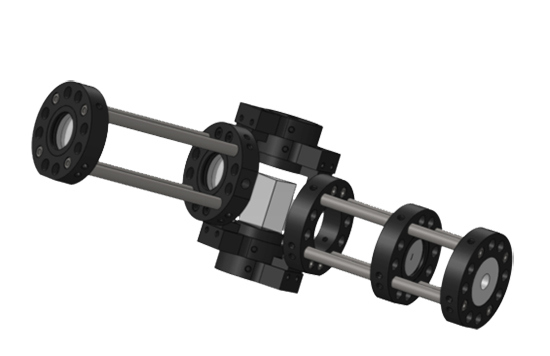

Illustration of Optical Cage System Spectroscope
그림 7: Optical Cage System Spectroscope 도해



디자인 예 6: OPTICAL CAGE SYSTEM INTERCHANGEABLE OPTICAL MOUNT

#85-717 25mm Interchangeable Optic Mount와 #85-641 30mm Side Access Mounting Plate를 연결하면 cage system에서의 광학 부품 추가 또는 분리가 간편해집니다. Mounting plate의 60° 각도 절단면으로 인해 전체 cage system을 분해했다 재조립하지 않고도 Optic Mount를 쉽게 끼우거나 분리할 수 있습니다. 정밀성을 잃지 않고 융통성을 확보하려면 고정 나사를 사용해 mounting plate를 Optic Mount에 고정해야 합니다. 부품 2개로 이루어진 이 어셈블리는 다양한 cage system 장치와 사용할 수 있습니다. 조립을 쉽게 하려면 디자인 예 7의 전체 SolidWorks® 어셈블리(ZIP 963KB)를 다운로드하십시오.

디자인 예 7: OPTICAL CAGE SYSTEM RETAINING RING PAIR

Lens 또는 filter와 같은 광학 부품을 Cage System Tube에 장착하려면 한 쌍의 Retaining Ring을 사용합니다. 예를 들어, 외부 배관으로 외경이 30mm이고 길이가 10mm인 튜브(예: #85-589)를 사용하고 해당 optic diameter에 Retaining Ring을 맞춥니다. 지름 25mm인 광학 부품의 경우 clear aperture가 23mm인 #85-597 retaining ring을 사용하는 것이 가장 좋습니다.

부품을 연결하려면 retaining ring 한 개를 extension tube에 장착해 원하는 위치에 오도록 합니다. 광학 부품의 면이 retaining ring의 면과 닿도록 retaining ring에 광학 부품을 살짝 놓습니다. 두 번째 retaining ring이 광학 부품에 닿고 제 위치에 견고하게 고정되도록 장착합니다.

참고: 광학 부품의 손상을 막으려면 retaining ring을 과도하게 조이지 마십시오. 디자인 예 7과 마찬가지로 Optical Cage System Retaining Ring Pair는 다양한 cage system 용도에 매우 중요한 부품입니다. 조립을 쉽게 하려면 디자인 예 8의 전체 SolidWorks® 어셈블리(ZIP 324KB)를 다운로드하십시오.

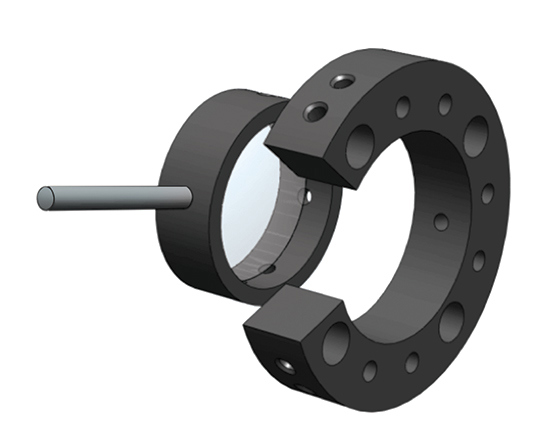

Illustration of Optical Cage System Interchangeable Optical Mount
그림 8: Optical Cage System Interchangeable Optical Mount 도해

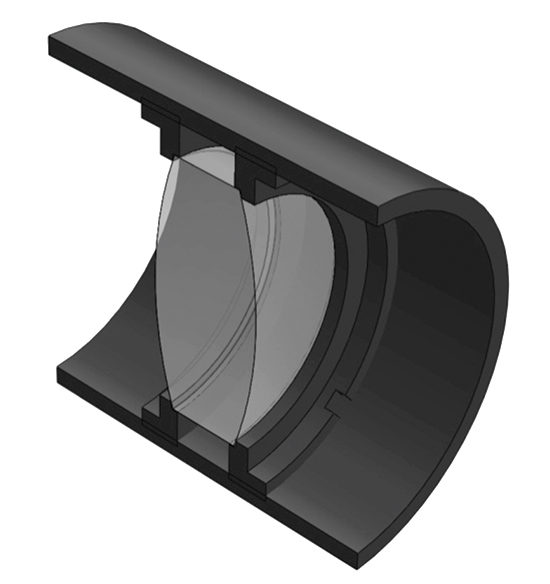

Illustration of Optical Cage System Retaining Ring Pair
그림 9: Optical Cage System Retaining Ring Pair 도해



앞의 디자인 예 7가지는 TECHSPEC Optical Cage System으로 만들 수 있는 수많은 구조들 중 몇 개에 지나지 않습니다. 장치의 용도나 복잡성에 관계 없이 cage system은 광범위한 부품을 제공합니다. Cage system의 융통성, 다양성, 정밀성, 그리고 통합 기능에 대한 소개는 cage system의 모든 기능에 대한 내용을 읽어보십시오.
